Wat is het verschil tussen antistatisch, ESD-veilig en geleidend filament?

Antistatisch filament voorkomt dat lading zich opbouwt. ESD-veilig (dissipatief) filament voert lading geleidelijk af, zodat er geen plotselinge ontlading ontstaat. Geleidend filament heeft een lage weerstand en laat stroom door. PETG ESD en ABS ESD zijn bedoeld om elektronica te beschermen, niet om stroom te geleiden.

Hoe controleer ik of mijn print ESD-veilig is?

Meet de oppervlakteweerstand met een weerstandsmeter voor ESD-toepassingen. Het resultaat hangt af van je printinstellingen, zoals temperatuur en wanddikte, en van het buitenoppervlak van de print. Test daarom een onderdeel dat je met dezelfde instellingen hebt geprint, zeker als de toepassing kritisch is.

Kan ik ESD-filament printen met een 0,4 mm nozzle?

Dat kan, maar de kans op verstopping is groter. Fiberlogy raadt 0,6 mm aan, omdat de nanodeeltjes in het filament kunnen samenklonteren. Print je toch met 0,4 mm, houd dan de temperatuur aan de bovenkant van 250–265 °C en verhoog die als de nozzle verstopt raakt.

Waarom is ESD-filament zwart?

De geleidende deeltjes die de lading afvoeren, kleuren het materiaal donker. Daarom zijn PETG ESD en ABS ESD alleen in zwart verkrijgbaar, net als vrijwel alle ESD-filamenten.

Zijn er andere filamenten met ESD-eigenschappen?

Volgens Fiberlogy heeft ook Nylon PA12 + CF ESD-eigenschappen, mits je de juiste printinstellingen gebruikt en een correcte printstructuur aanhoudt. Het is daarmee geen gegarandeerd ESD-materiaal. Voor onderdelen die zeker ESD-veilig moeten zijn, kies je PETG ESD of ABS ESD.

ESD-veilig filament

Filament dat statische lading gecontroleerd laat wegvloeien, voor prints rond gevoelige elektronica.

ESD-veilig filament voorkomt dat een print statische lading vasthoudt en die plotseling ontlaadt op een gevoelig onderdeel. Je print er behuizingen, trays, houders en hulpmiddelen mee voor werkplekken met elektronica. Hieronder vind je Fiberlogy PETG ESD en ABS ESD, allebei in zwart. Onder de producten lees je welke je kiest en waar je op let bij het printen. Lees meer…

1–2 van 2 producten

Wat is ESD-veilig filament?

ESD staat voor electrostatic discharge: een plotselinge ontlading van statische elektriciteit. Voor mensen is dat hooguit een klein schokje, maar elektronische componenten kunnen er onherstelbaar door beschadigen. ESD-filament van Fiberlogy bevat geleidende nanodeeltjes. Daardoor blijft lading niet op het oppervlak hangen, maar vloeit die geleidelijk weg. Het materiaal is antistatisch, niet geleidend: je print er geen stroomvoerende onderdelen mee.

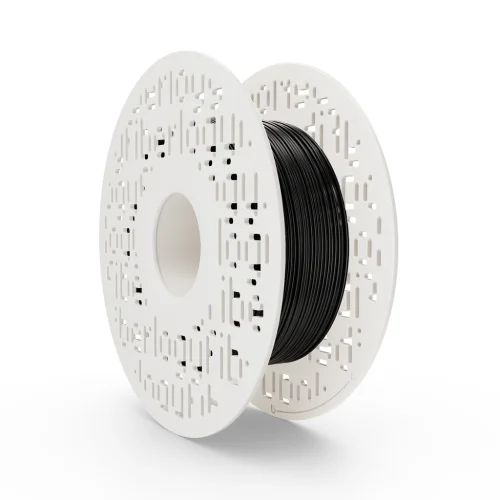

PETG ESD of ABS ESD?

Eigenschap	PETG ESD	ABS ESD
Nozzle	250–265 °C	250–265 °C
Printbed	85 °C	90–110 °C
Karakter	Taai, print makkelijker en trekt minder krom	Beter bestand tegen hitte, goed na te bewerken
Behuizing	Niet nodig	Aanbevolen

Beide zijn volgens Fiberlogy slagvast en bestand tegen chemicaliën en krassen. PETG ESD is de makkelijkste keuze voor de meeste onderdelen. Kies ABS ESD voor onderdelen die warm worden. Je vindt ze ook bij PETG speciaal en ABS.

ESD-filament printen

Nozzle: Fiberlogy raadt een nozzle van 0,6 mm aan, omdat de nanodeeltjes kunnen samenklonteren. Raakt de nozzle verstopt, verhoog dan de temperatuur.
Printbed: ESD-filament hecht zo sterk dat het een glad bed of glas kan beschadigen. Print op schilderstape (masking tape).
Filament: door de nanodeeltjes is het filament niet helemaal glad. Kleine verdikkingen zijn normaal; de diameter blijft binnen de tolerantie.
Controle: meet bij kritische toepassingen de oppervlakteweerstand van het geprinte onderdeel; die hangt ook af van je printinstellingen.

Gaat er iets mis? In ons artikel over 3D printproblemen oplossen vind je de meest voorkomende problemen met hun oplossing.

Voor- en nadelen van ESD-filament

Voordelen

Beschermt gevoelige elektronica tegen statische ontlading
Slagvast en bestand tegen chemicaliën en krassen
Te printen op een gewone FDM-printer

Nadelen

Alleen verkrijgbaar in zwart
Een 0,6 mm nozzle geeft minder fijne details dan 0,4 mm
Hecht zo sterk dat je op tape print
Niet geschikt om stroom te geleiden

Toepassingen van ESD-veilig filament

Behuizingen: voor printplaten, controllers, sensoren, connectoren en meetapparatuur.
Opslag: trays en bakjes voor componenten.
Productie: jigs, mallen en houders voor montage en testopstellingen.

ESD-veilig filament hoort bij ons technisch filament.

Veelgestelde vragen

Wat is het verschil tussen antistatisch, ESD-veilig en geleidend filament?
Antistatisch filament voorkomt dat lading zich opbouwt. ESD-veilig (dissipatief) filament voert lading geleidelijk af, zodat er geen plotselinge ontlading ontstaat. Geleidend filament heeft een lage weerstand en laat stroom door. PETG ESD en ABS ESD zijn bedoeld om elektronica te beschermen, niet om stroom te geleiden.
Hoe controleer ik of mijn print ESD-veilig is?
Meet de oppervlakteweerstand met een weerstandsmeter voor ESD-toepassingen. Het resultaat hangt af van je printinstellingen, zoals temperatuur en wanddikte, en van het buitenoppervlak van de print. Test daarom een onderdeel dat je met dezelfde instellingen hebt geprint, zeker als de toepassing kritisch is.
Kan ik ESD-filament printen met een 0,4 mm nozzle?
Dat kan, maar de kans op verstopping is groter. Fiberlogy raadt 0,6 mm aan, omdat de nanodeeltjes in het filament kunnen samenklonteren. Print je toch met 0,4 mm, houd dan de temperatuur aan de bovenkant van 250–265 °C en verhoog die als de nozzle verstopt raakt.
Waarom is ESD-filament zwart?
De geleidende deeltjes die de lading afvoeren, kleuren het materiaal donker. Daarom zijn PETG ESD en ABS ESD alleen in zwart verkrijgbaar, net als vrijwel alle ESD-filamenten.
Zijn er andere filamenten met ESD-eigenschappen?
Volgens Fiberlogy heeft ook Nylon PA12 + CF ESD-eigenschappen, mits je de juiste printinstellingen gebruikt en een correcte printstructuur aanhoudt. Het is daarmee geen gegarandeerd ESD-materiaal. Voor onderdelen die zeker ESD-veilig moeten zijn, kies je PETG ESD of ABS ESD.
